Sering kita temukan dipinggir
jalan, tempat sampah maupun di setiap rumah bekas lampu PL yang terbuang
percuma tanpa ada yang memanfaatkannya atau mengolahnya kembali menjadi barang
yang berharga bagi diri sendiri maupun menjadi barang yang mempunyai nilai
jual.
Untuk itu kembali penulis
mencoba menjelaskan secara bertahap langkah-langkah pemanfaatan lampu PL bekas
menjadi barang yang bisa dimanfaatkan dan bernilai jual kembali.
Alat yang digunakan:
1.obeng minus kecil
/tespen kecil
2.solder
3.bor pcb
4.mata bor ukuran 1 mm
5.gunting
6.pemotong kuku
7.cutter
8.lem tembak
Adapun bahan yang digunakan untuk lampu emergency
menggunakan batteray 1,5V:
1.lampu led
senter = 6 bh
2.resistor 330
ohm/1K ohm = 1 bh
3.timah
solder = 10 cm
4.lem bakar =
5 cm
5. lampu PL bekas = 1 bh
6. lem castol
= secukupnya(minta
ama tetangga aja)
7.batteray AA 1,5V = 1 bh
8.tansstor N2222/C914 =1 bh
Langkah-langkah pengerjaannya adalah:
1.siapkan lampu PL bekas
yang kecil maupun yang besar(mulai dari 5 watt ke atas)
2.buka tutup lampu bekas dengan
menggunakan obeng minus atau test pent dengan cara mencungkilnya secara
perlahan-lahan.
3.buka 4 kawat yang
menghubungkan lampu dengan driver kemudian cungkit lem yang menempel pada lampu
hingga lampu bisa keluar dari penutupnya.
4.buka kabel yang
menghubungkan ulir lampu dengan driver menggunakan solder.
5.ambil komponen yang
dibutuhkan pada driver yang terdiri dari Dioda N4007,kumparan gelang,resistor
330 ohm/1K ohm(bila ada).
Setelah selesai mengambil
komponen yang dibutuhkan sekarang saatnya membuat lampu emergency menggunakan
batteray 1,5 V
6.ambil kumparan gelang
kemudian sambung ujung awal kawat yang mempunyai 8 lilitan dengan salah satu
ujung akhir dari kawat yang mempunyai 2 lilitan tersebut, agar sesuai dengan gambar rangkaian di bawah ini
7.ujung akhir dari kawat 8
lilitan disambung dengan resistor 330 ohm/1k ohm dan ujung resistor yang
satunya disambung ke kaki Basis Transistor.
8.ujung awal dari kawat 2
lilitan disambung ke kaki Colektor Transisot.
9.ujung kaki Emitor
Transistor disambungkan ke kutub Negatif Bateray 1,5V
10.ujung sambungan kawat
dari 8 lilitan dan 2 lilitan tersebut dihubungkan dengan kutub positif(+)
batteray 1,5V.
11.sambung kaki LED putih
bright secara paralel(antara 2- 6 led) kalau mau lednya menyala terang secara
maksimal.
12.kaki positif LED yang
dihubungkan secara paralel tadi disambung ke kaki Colektor Transistor dan kaki
negatif LED dihubungkan ke kaki Emitor Transistor.
Dengan menggunakan
batteray AA 1,5V lampu led ini bisa menyala selama 12 jam(kalau menggunakan lampe LED 6 biji) dan kalau mau dimodif

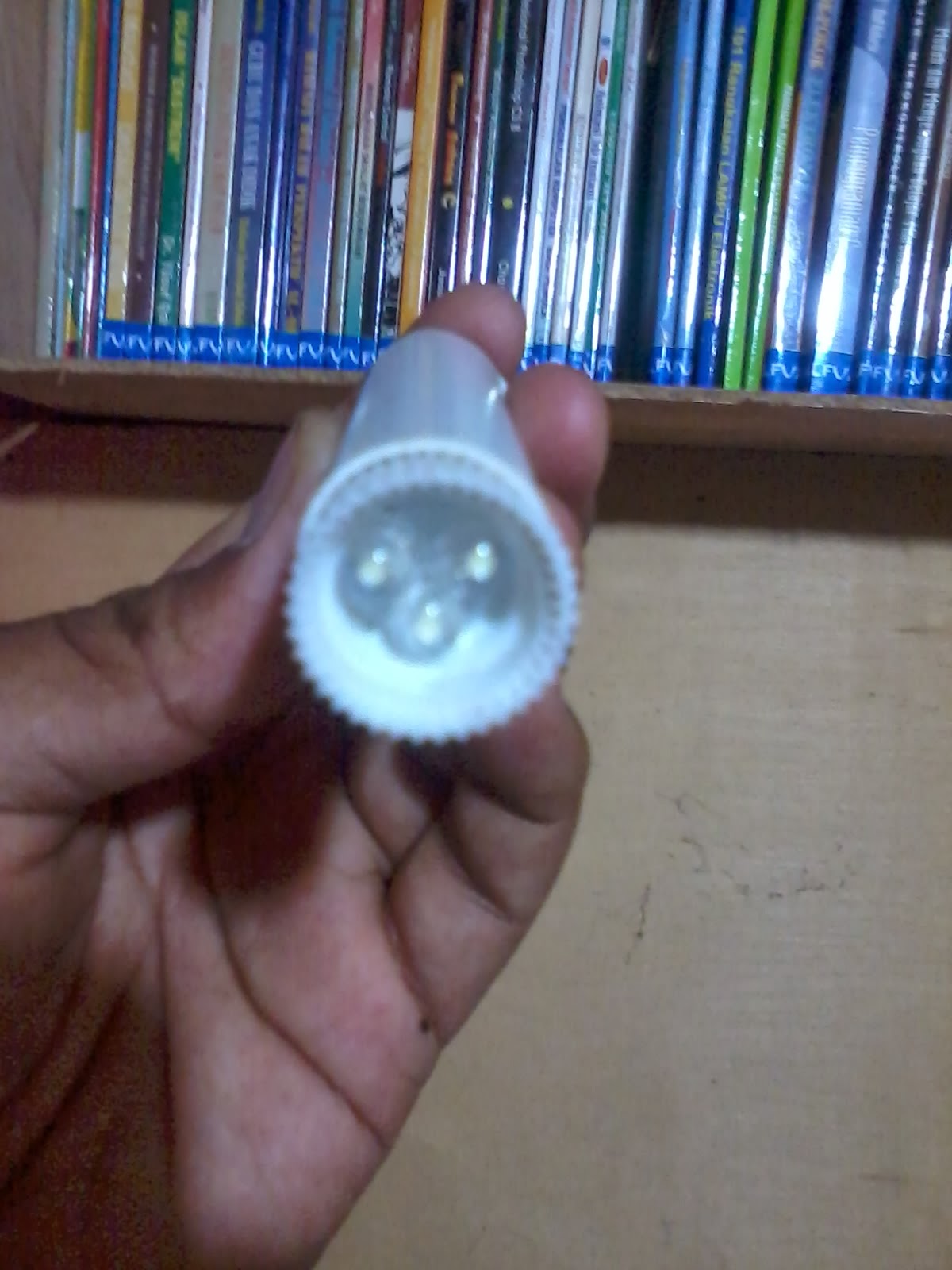

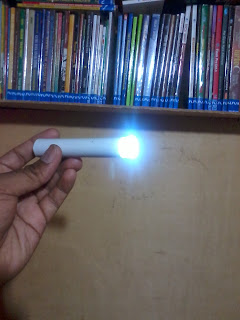

bisa dipakai untuk membuat lampu senter kecil meggunakan pipa Instalasi listrik
,tutup odol, sandal jepit dan potongan kaki LED.
Sedangkan untuk penutup
lampu bekas, bisa dipakai untuk membuat lampu LED AC. Dan gimana cara
membuatnya bisa dilihat pada Modifikasil
Lampu LED AC . selamat mencoba sahabat dan semoga berhasil.
bila mengalami kesulitan bisa menghubungi penulis lewat Facebook maupun berkunjung ke Ruang Jurusan Teknik Elektronika Industri SMKN 3 Mataram. (Alfuad Gapuki)
